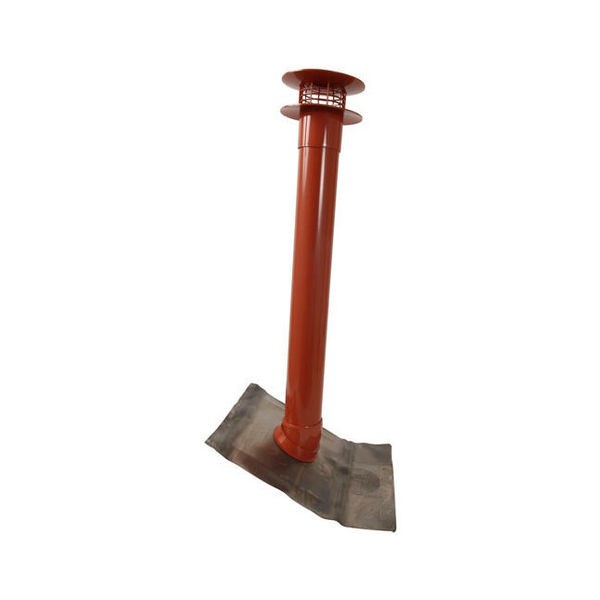

Extracteur statique Nicoll EXTARTCR rouge

Installé dans le cadre d’un assainissement autonome, il garantit une parfaite ventilation de la fosse toutes eaux, en évacuant tous les gaz produits dans les ouvrages de prétraitement, notamment le H2S (hydrogène sulfuré).

Caractéristiques :

• Diamètre 100 mm
• Emboîture femelle
• 3 couleurs : Gris ardoise, Tuile et Sable.
• Tube de 80 cm de hauteur permettant d’ajuster la hauteur
• Coude orientable
• Collerette d’étanchéité 50x40 cm
• Platine de renfort à fixer sur la volige.

Avantages :

• La forme aérodynamique de l’extracteur utilise la force du vent pour créer une dépression dans le conduit et donc l’extraction des gaz (effet venturi).
• Mise en œuvre des dispositifs d'assainissement non collectif (dit autonome).
• Il est classe B (Bon) selon l’ancienne norme P50-413.

Mise en oeuvre :

• Positionnez la collerette d’étanchéité en alignant l’arête basse avec un rang d’ardoises.
• Tracez et percez la volige (Ø 150 mm)
• Fixez la platine PVC et positionnez la collerette (La couverture se situe celles-ci)
• Positionnez, repérez et collez le coude afin que le tube soit vertical
• Coupez à bonne distance (40 cm au dessus du faitage) et collez le tube dans le coude.
• Collez l’extracteur statique à l’extrémité du tube
• Appliquez un cordon de mastic MS polymère (fourni) dans la gorge entre la platine et le coude.

A noter : L’extracteur statique doit être installé à plus d’1 mètre de toute ventilation primaire
